ISGB便拆立式管道泵

ISGB便拆立式管道泵是在ISG型管道離心泵的基礎上開發成功的一種結構新穎，技術先進的產品。 該立式管道泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式管道泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式管道泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式管道泵加長軸電機配套更換難的問題；同時100％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。上海管道泵廠的管道離心泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點

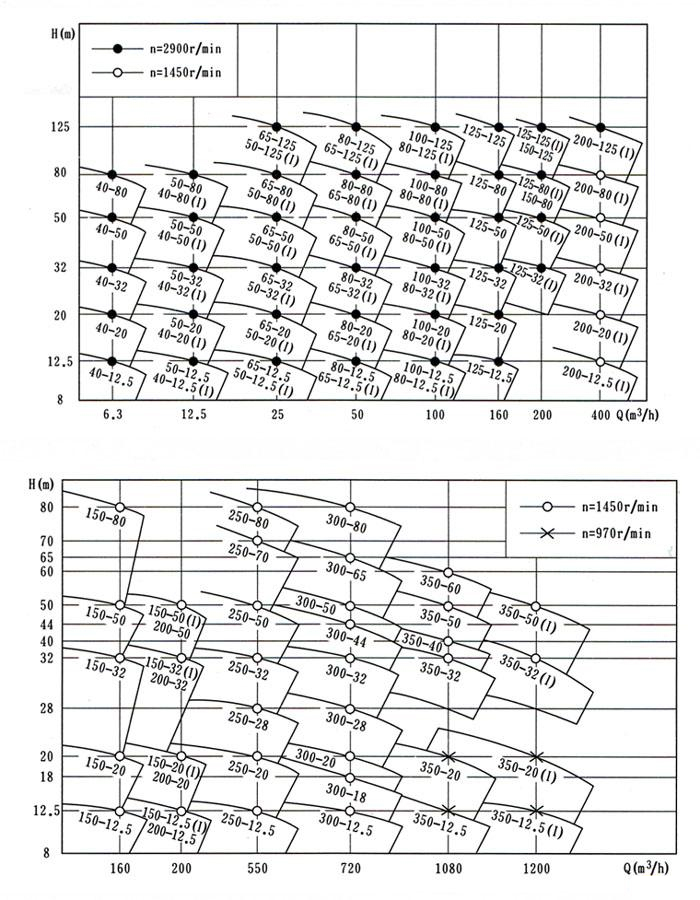

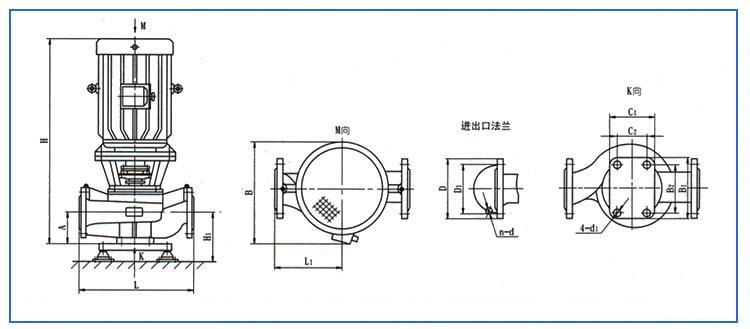

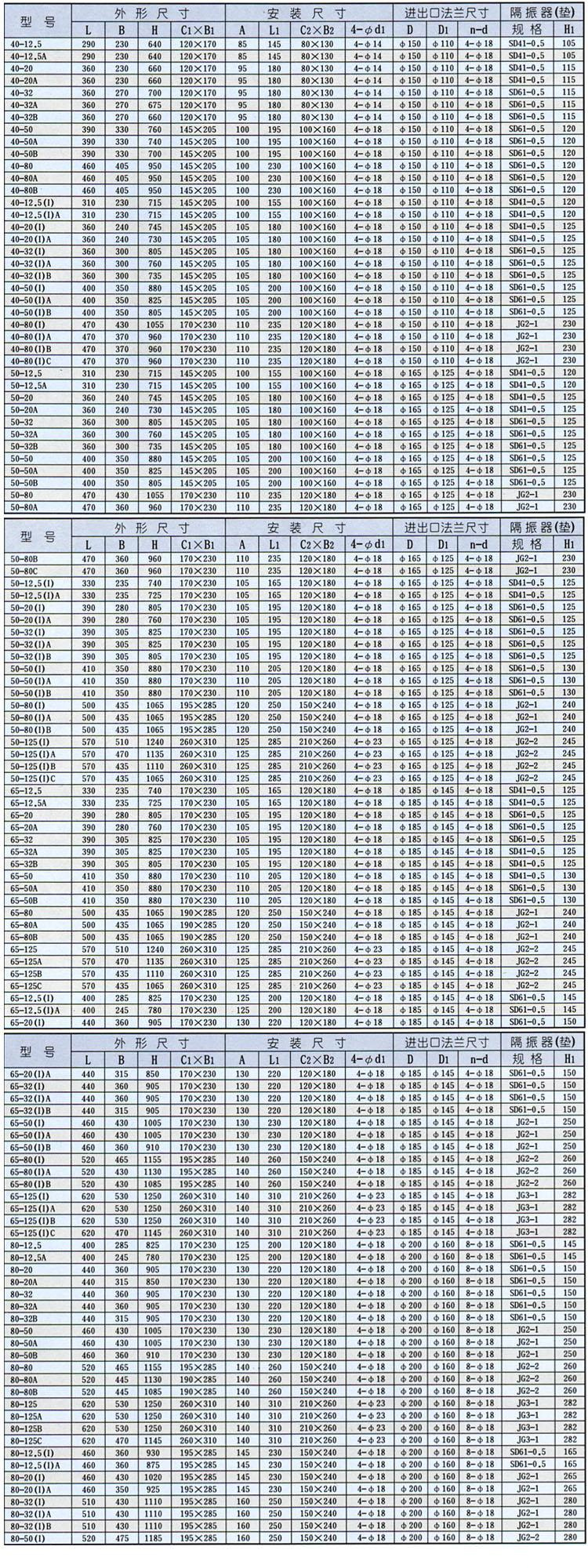

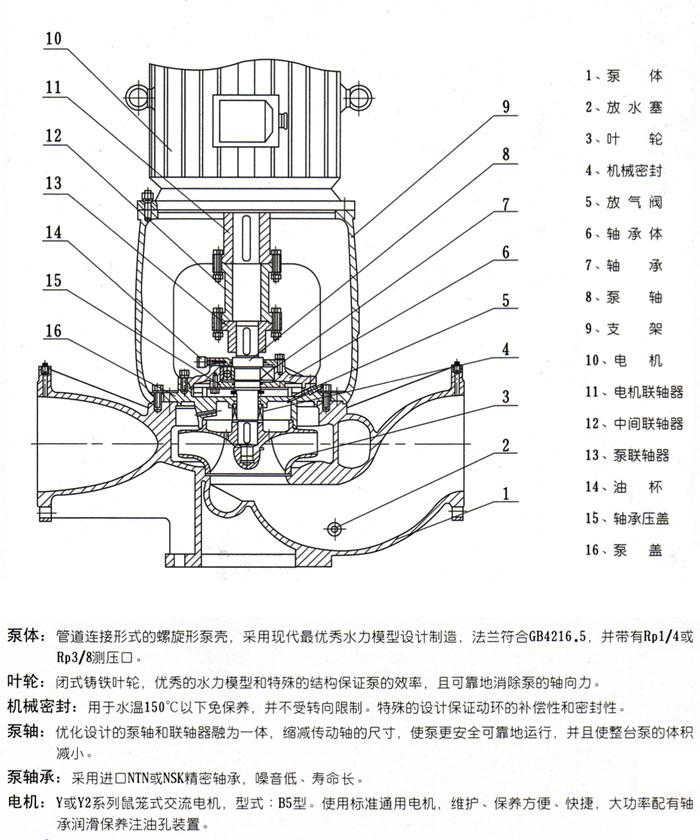

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜

管道泵產品特點:

  • ISGB便拆立式管道泵立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名水泵廠家立式泵媲美。
  • 配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。
  • 軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。
  • 葉輪采用90年代優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
  • 電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
  • 可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。
  • 機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
  • 泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

管道泵工作條件:

  • 管道泵系統高工作壓力為1．6MPa，即水泵吸入口壓力+水泵揚程≤1．6MPa(水泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時水泵的過流部件和聯接部件采用鑄鋼)。
  • 輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。
  • 環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

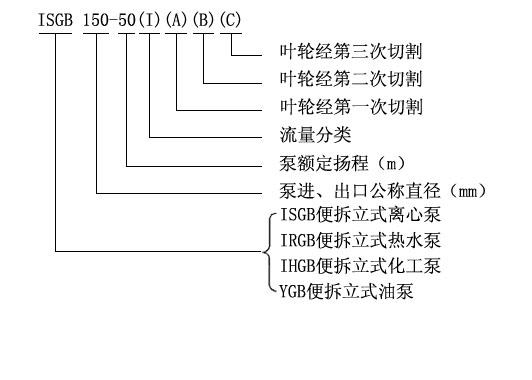

管道泵型號意義:

型號 流量Q 揚程Hm 效率% 轉速Nr/min 電機功率PKW 必需汽蝕余量NPSHrm 重量Wkg
m3/h l/s
ISGB40-12.5 4.4
6.3
8.3		 1.22
1.75
2.31		 13.2
12.5
11.3		 48
54
53		 2900 0.55 2.3 35
ISGB40-12.5A 3.9
5.6
7.4		 1.08
1.56
2.06		 10.6
10
9		 52 2900 0.37 2.3 35
ISGB40-20 4.4
6.3
8.3		 1.22
1.75
2.31		 21
20
18		 41
46
43		 2900 1.1 2.3 35
ISGB40-20A 3.9
5.6
7.4		 1.08
1.56
2.06		 17.6
16
14.4		 40
45
41		 2900 0.75 2.3 33
ISGB40-32 4.4
6.3
8.3		 1.22
1.75
2.31		 23
32
30		 35
40
40		 2900 2.2 2.3 50
ISGB40-32A 4.1
5.9
7.8		 1.14
1.64
2.17		 29
28
26.3		 34
39
39		 2900 1.5 2.3 45
ISGB40-32B 3.8
5.5
7.2		 1.06
1.53
2.00		 25.5
24
22.5		 34
38
37		 2900 1.1 2.3 40
ISGB40-50 4.4
6.3
8.3		 1.22
1.75
2.31		 51
50
48		 26
33
32		 2900 4.0 2.3 75
ISGB40-50A 4.1
5.9
7.8		 1.14
1.64
2.17		 45
44
42		 20
31
30		 2900 3.0 2.3 65
ISGB40-50B 3.7
5.3
7.0		 1.03
1.47
1.94		 38
36
34.5		 29 2900 2.2 2.3 55
ISGB40-80 4.4
6.3
8.3		 1.22
1.75
2.31		 82
80
74		 24
28
28		 2900 7.5 2.3 110
ISGB40-80A 4.1
5.9
7.8		 1.14
1.64
2.17		 72
70
65		 24
28
27		 2900 5.5 2.3 105
ISGB40-80B 3.8
5.5
7.2		 1.06
1.53
2.00		 61.5
60
56		 23
27
26		 2900 5.5 2.3 80
ISGB40-12.5(I) 8.8
12.5
16.3		 2.44
3.47
4.53		 13.2
12.5
11.3		 55
62
60		 2900 1.1 2.3 35
ISGB40-12.5(I)A 8
11
14.5		 2.22
3.06
4.03		 10.6
10
9		 60 2900 0.75 2.3 32
ISGB40-20(I) 8.8
12.5
16.3		 2.44
3.47
4.53		 21.5
20
57		 49
58
57		 2900 1.5 2.3 40
ISGB40-20(I)A 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1 2.3 35
ISGB40-32(I) 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3.0 2.3 60
ISGB40-32(I)A 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2 2.3 50
ISGB40-32(I)B 7.3
10.4
13.5		 2.38
2.89
3.75		 26
24
20		 50 2900 1.5 2.3 45
ISGB40-50(I) 8.8
12.5
16.3		 2.44
3.47
4.53		 51.2
50
48		 38
46
46		 2900 5.5 2.3 90
ISGB40-50(I)A 8.3
11.7
15.3		 2.31
3.25
4.25		 45
44
42		 37
46
45		 2900 4.0 2.3 80
ISGB40-50(I)B 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 40 2900 3.0 2.3 70
ISGB40-80(I) 8.8
12.5
16.3		 2.44
3.47
4.53		 81.2
80
77.5		 31
38
40		 2900 11.0 2.3 150
ISGB40-80(I)A 8.2
11.6
15.2		 2.28
3.22
4.22		 71
70
68		 38 2900 7.5 2.3 100
ISGB40-80(I)B 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 7.5 2.3 95
ISGB40-80(I)C 7.1
10.1
13.1		 1.97
2.87
3.64		 53.2
52
50.4		 36 2900 5.5 2.3 90
ISGB50-12.5 8.8
12.5
16.3		 2.44
3.47
4.53		 13.6
12.5
11.3		 55
62
60		 2900 1.1 2.3 40
ISGB50-12.5A 8
11
14.5		 2.22
3.05
4.03		 11
10
9		 60 2900 0.75 2.3 35
ISGB50-20 8.8
12.5
16.3		 2.44
3.47
4.53		 21.5
20
17.8		 49
58
57		 2900 1.5 2.3 45
ISGB50-20A 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1 2.3 40
ISGB50-32 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3.0 2.3 60
ISGB50-32A 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2 2.3 50
ISGB50-32B 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5 2.3 46
ISGB50-50 8.8
12.5
16.3		 2.44
3.47
4.53		 52
50
48		 38
46
46		 2900 5.5 2.3 105
ISGB50-50A 8.3
11.7
15.3		 2.31
3.25
4.25		 45.8
44
42		 37
45
45		 2900 4.0 2.3 85
ISGB50-50B 7.5
10.6
13.8		 2.08
2.94
3.83		 40
38
35		 44 2900 3.0 2.3 70
ISGB50-80 8.8
12.5
16.3		 2.44
3.47
4.53		 82
80
77.5		 29
38
40		 2900 11.0 2.3 160
ISGB50-80A 8.2
11.6
15.2		 2.28
3.22
4.22		 71.5
70
68		 29
38
41		 2900 7.5 2.3 120
ISGB50-80B 7.6
10.8
14		 2.11
3.0
3.89		 61.5
60
58		 27.5
37
40		 2900 7.5 2.3 115
ISGB50-80C 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
50.4		 27
36
39		 2900 5.5 2.3 110
ISGB50-12.5(I) 17.5
25
32.5		 4.86
6.97
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5 2.5 45
ISGB50-12.5(I)A 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1 2.5 40
ISGB50-20(I) 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3.0 2.5 60
ISGB50-20(I)A 15.6
22.3
29		 4.33
6.19
8.1		 17.5
16
13.6		 58
66
65		 2900 2.2 2.5 50
ISGB50-32(I) 17.5
25
32.5		 4.86
6.94
9.03		 34.4
32
27.5		 55
63
60		 2900 4.0 2.5 75
ISGB50-32(I)A 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 4.0 2.5 75
ISGB50-32(I)B 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 61 2900 3.0 2.5 65
ISGB50-50(I) 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5 2.5 110
ISGB50-50(I)A 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 7.5 2.5 110
ISGB50-50(I)B 15.2
21.8
28.3		 4.22
6.06
7.86		 40.5
38
34.5		 55 2900 5.5 2.5 100
ISGB50-80(I) 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15.0 2.5 175
ISGB50-80(I)A 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
51
52		 2900 11.0 2.5 165
ISGB50-80(I)B 15
21.6
28		 4.17
6.0
7.78		 61
60
58		 38
50
54		 2900 11.0 2.5 165
ISGB50-125(I) 17.3
25
32.5		 4.6
6.94
9.03		 128
125
122		 31
40
44		 2900 30.0 2.5 310
ISGB50-125(I)A 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 30
40
44		 2900 22.0 2.5 250
ISGB50-125(I)B 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5 2.5 215
ISGB50-125(I)C 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15.0 2.5 195
ISGB65-12.5 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5 2.5 45
ISGB65-12.5A 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1 2.5 40
ISGB65-20 17.5
25
32.5		 4.86
6.94
9.03		 22
20
18		 60
68
67		 2900 3.0 2.5 60
ISGB65-20A 15.6
22.3
29		 4.33
6.19
8.1		 17.5
16
14.4		 58
66
65		 2900 2.2 2.5 50
ISGB65-32 17.5
25
32.5		 4.86
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4.0 2.5 75
ISGB65-32A 16.4
23.4
30.1		 4.56
6.5
8.44		 30
28
24.5		 54
62
59		 2900 4.0 2.5 75
ISGB65-32B 15
21.6
28		 4.17
6.0
7.78		 26
24
21		 51
61
60		 2900 3.0 2.5 65
ISGB65-50 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5 2.5 110
ISGB65-50A 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 7.5 2.5 110
ISGB65-50B 15.2
21.8
28.3		 4.22
6.06
7.86		 40.5
38
34		 55 2900 5.5 2.5 100
ISGB65-80 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15.0 2.5 185
ISGB65-80A 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11.0 2.5 170
ISGB65-80B 15
21.6
28		 4.17
6.0
7.78		 61
60
58		 38
49
54		 2900 11.0 2.5 170
ISGB65-125 17.5
25
32.5		 4.86
6.94
9.03		 127
125
122		 32
40
44		 2900 30.0 2.5 320
ISGB65-125A 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 32
40
44		 2900 22.0 2.5 260
ISGB65-125B 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5 2.5 225
ISGB65-125C 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15.0 2.5 210
ISGB65-12.5(I) 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3.0 3.0 65
ISGB65-12.5(I)A 31.3
44.7
58		 8.7
12.4
16.1		 11
10
8		 66
72
69		 2900 2.2 3.0 55
ISGB65-20(I) 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5 3.0 100
ISGB65-20(I)A 31.3
45
58		 8.7
12.5
16.1		 17.5
16
13.6		 60
71
69		 2900 4.0 3.0 80
ISGB65-32(I) 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5 3.0 105
ISGB65-32(I)A 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
25		 62
70
69		 2900 7.5 3.0 105
ISGB65-32(I)B 30.0
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 5.5 3.0 95
ISGB65-50(I) 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15.0 3.0 180
ISGB65-50(I)A 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11.0 3.0 165
ISGB65-50(I)B 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5 3.0 115
ISGB65-80(I) 35
50
65		 9.7
13.9
18.1		 83
80
72		 52
59
60		 2900 22.0 3.0 235
ISGB65-80(I)A 32.5
46.7
61		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5 3.0 205
ISGB65-80(I)B 30
43.3
56		 8.3
12.0
15.6		 63
60
54		 58 2900 15.0 3.0 180
ISGB65-125(I) 35
50
65		 9.72
13.9
18.1		 128
125
121		 44
54
57		 2900 37.0 3.0 350
ISGB65-125(I)A 32.5
46.5
60.5		 9.0
12.9
16.8		 116
113
110		 43
54
57		 2900 30.0 3.0 335
ISGB65-125(I)B 31
44.5
58		 8.6
12.4
16.1		 103
101
97		 40
53
56		 2900 30.0 3.0 335
ISGB65-125(I)C 29
41
53.6		 8.1
11.4
14.9		 87
85
83		 39
51
55		 2900 22.0 3.0 270
ISGB80-12.5 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3.0 3.0 65
ISGB80-12.5A 31.3
44.7
58		 8.7
12.5
16.1		 11
10
8		 66
72
69		 2900 2.2 3.0 60
ISGB80-20 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5 3.0 100
ISGB80-20A 31.3
45
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4.0 3.0 80
ISGB80-32 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5 3.0 105
ISGB80-32A 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
25		 62
70
69		 2900 7.5 3.0 105
ISGB80-32B 30.3
43.3
56.3		 8.4
12.0
15.6		 27
24
20		 69 2900 5.5 3.0 100
ISGB80-50 35
50
65		 9.72
13.9
18.1		 53.3
50
46		 55
67
68		 2900 15.0 3.0 175
ISGB80-50A 328
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11.0 3.0 170
ISGB80-50B 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 53
65
67		 2900 7.5 3.0 120
ISGB80-80 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22.0 3.0 240
ISGB80-80A 32.5
46.7
61		 9.0
13.0
16.9		 73
70
64		 52
59
60		 2900 18.5 3.0 210
ISGB80-80B 30
43.3
56		 8.3
12.0
15.6		 63
60
54		 58 2900 15.0 3.0 190
ISGB80-125 35
50
65		 9.72
13.9
18.1		 128
125
122		 43
54
57		 2900 37.0 3.0 360
ISGB80-125A 32.5
46.5
60.5		 9
12.9
16.8		 116
113
110		 42
53
56		 2900 30.0 3.0 345

ISGB便拆立式管道泵:ISGB型便拆立式管道離心泵（安裝尺寸）

ISGB型便拆立式管道離心泵安裝尺寸圖：



ISGB型便拆立式管道離心泵安裝尺寸表：


相關內容
立式管道泵選型必須掌握的5個部分

立式管道泵選型必須掌握的5個部分

立式管道泵選型，主要從五個方面加以考慮，既液體輸送量、裝置揚程、液體性質、管路布置以及操作運轉條件等。掌握了這幾點，采購立式管道泵時，必會少走彎路。詳細如下： 管道泵相對而言，對流量及輸送的介質都沒有太高的要求，因此管道泵的選擇主要是考慮流量和揚程的合適。管道泵選型依據，應按照工藝流程，給排水…
更多內容

首頁 水泵展示 關于我們 水泵資訊 水泵案例 水泵安裝視頻 水泵樣本下載 誠招加盟 聯系我們 網站地圖

版權所有 ? 上海邁科泵業制造有限公司 銷售電話：021 - 56625995，36339855 E-mail: maike168@126.com 滬ICP備09048599號-1
