ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景。
本司ZW型自吸式無堵塞排污泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。此排污泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
| 型號 | 流量（m3/h） | 揚程 | 功率 | 轉速（r/min） | 效率（%） | 汽蝕余量 | 自吸高度 | 自吸時間（min/5m） | 重量 |
| 25ZW8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 |
| 32ZW5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 32ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 32ZW9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 40ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 40ZW20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 40ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 50ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 50ZW20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
| 65ZW30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 |
| 65ZW25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 |
| 65ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 65ZW40-25 | 40 | 25 | 7.5 | 1450 | 50 | 3.0 | 5.5 | 2 | 200 |
| 65ZW65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
| 80ZW40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 |
| 80ZW40-25 | 40 | 25 | 7.5 | 1450 | 50 | 3.0 | 5.5 | 2 | 200 |
| 80ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 80ZW65-25 | 65 | 25 | 11 | 290 | 52 | 3.0 | 5.5 | 2 | 240 |
| 80ZW80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 |
| 80ZW80-35 | 80 | 35 | 15 | 1450 | 50 | 3.0 | 5.5 | 2 | 450 |
| 80ZW50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 340 |
| 100ZW100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 |
| 100ZW80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 |
| 100ZW100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 |
| 100ZW100-30 | 100 | 30 | 22 | 1450 | 53 | 4.0 | 5.5 | 2 | 510 |
| 125ZW120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 |
| 150ZW180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 | 5.5 | 3.5 | 500 |
| 150ZW180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
| 150ZW180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 |
| 150ZW180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 |
| 200ZW280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 700 |
| 200ZW280-28 | 280 | 28 | 55 | 1450 | 55 | 4.0 | 5.2 | 3 | 940 |
| 250ZW420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 |
| 300ZW800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1400 |
|

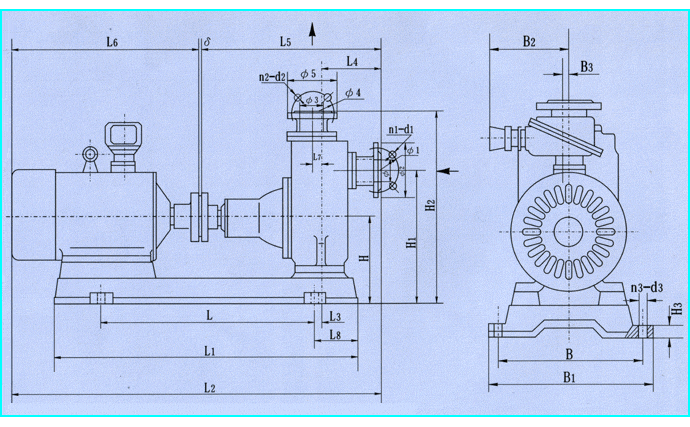

ZW型自吸式無堵塞排污泵外形安裝尺寸圖：
|
 |
|

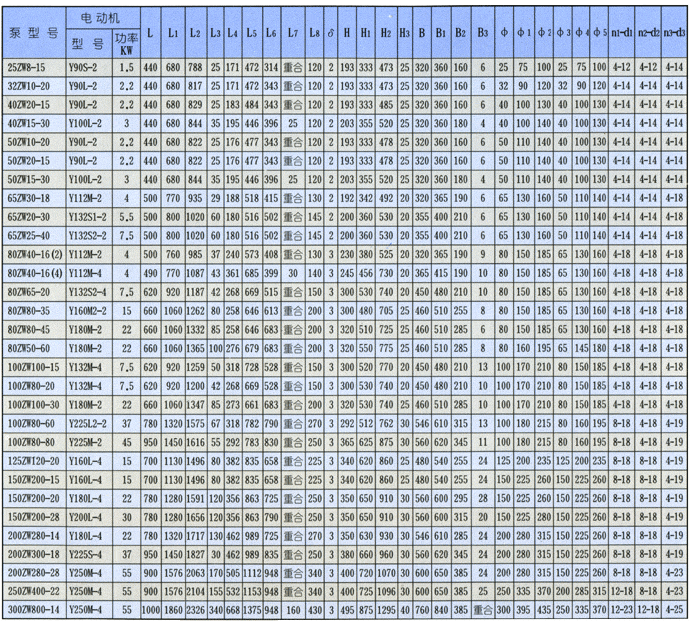

ZW型自吸式無堵塞排污泵外形安裝尺寸表： |
 |
| 故 障 | 產 生 原 因 | 排 除 方 法 |
| 泵不出水 | 1、泵體儲液不足 2、吸入管路漏氣 3、轉速太低 4、泵反轉 5、吸入太高或吸入管路太長 |
1、加足 2、檢查并排除泄漏現象 3、調整電源電壓 4、檢查糾正 5、降低吸程和縮短管路 |
| 出水量不足 | 1、因使用不當，吸入管路被堵塞 2、功率不足轉速太低 3、出水閥門開度太小 |
1、堵塞物 2、整額定轉速 3、大開度 |
| 泵噪音、振動過大 | 1、底腳不穩 2、軸承嚴重磨損 3、吸程過高 4、流量太大 |
1、加固 2、更換軸承 3、降低吸程 4、控制流量 |
| 軸承升溫過高 | 1、軸承損壞 2、潤滑脂變質或干燥 |
1、更換 2、更換潤滑脂 |
| 泵泄漏 | 1、機械密封件損壞 2、聯接螺栓松動 |
1、更換 2、加固 |
