ZCQ型自吸磁力泵

ZCQ型自吸磁力泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．

詳細介紹 性能參數 安裝(外形)尺寸

工作原理：

本磁力泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

泵的主要性能參數：

  • 流量：3-50m3/h
  • 揚程：12-50m
  • 電機功率：0.37-15kW
  • 使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)
  • 材質:1Cr18Ni9Ti (可定制304.316.316L材質)

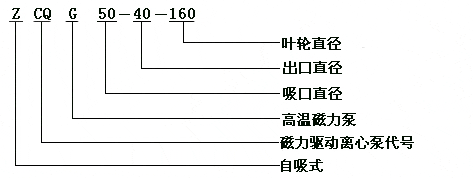

型號意義:



型號
進口-出口		 流量Q
m3/h		 揚程H
m		 轉速n
r/min		 效率ゥ
%		 配帶電機功率
KW		 自吸性能
m/3分
ZCQ20-16-100 0.8
1.6
1.9		 8.5
12
6		 2900 17
19
20		 YS7112
0.37		 4
ZCQ25-20-115 1.5
3
3.6		 16.5
15
13.5		 2900 24
26
27		 YYB802-2
1.1		 4
ZCQ32-25-115 1.9
3.2
3.8		 17
15
13		 2900 23
30
31		 YYB802-2
1.1		 4
ZCQ32-25-145 1.9
3.2
3.8		 27
25
23		 2900 21
28
29		 YYB802-2
1.1		 4
ZCQ40-32-125 3.8
6.3
7.5		 22
20
18.5		 2900 28
35
36		 YYB90L-2
2.2		 4
ZCQ40-32-160 3.8
6.3
7.5		 34
32
29		 2900 25
32
33		 YYB120M-2
4.0		 4
ZCQ50-40-145 7.5
12.5
15		 27
25
23		 2900 30
42
43		 YYB112M-2
4.0		 4
ZCQ50-40-160 7.5
12.5
15		 34
32
29		 2900 28
39
40		 YYB112M-2
4.0		 4
ZCQ50-32-200 7.5
12.5
15		 52.5
50
48		 2900 21
31
32		 YYB132S2-2
7.5		 4
ZCQ65-50-125 15
25
30		 22
20
18.5		 2900 40
51
52		 YYB132S1-2
5.5		 4
ZCQ65-50-160 15
25
30		 34
32
29.5		 2900 32
43
44		 YYB132S2-2
7.5		 4
ZCQ65-40-200 15
25
30		 53
50
47		 2900 25
37
38		 YYB160M2-2
15		 4
ZCQ80-65-125 30
50
60		 22.5
20
18		 2900 41
52
53		 YYB132S2-2
7.5		 4
ZCQ80-65-160 30
50
60		 34
32
29		 2900 36
48
49		 YYB160M2-2
15		 4
ZCQ80-50-200 30
50
60		 53
50
47		 2900 36
46
47		 YYB180M-2
22		 4
ZCQ80-50-250 30
50
60		 84
80
75		 2900 36
46
47		 YYB220L2-2
37		 4
ZCQ100-80-160 60
100
120		 35
32
28		 2900 46
55
56		 YYB180M-2
22		 4
ZCQ100-65-200 60
100
120		 54
50
47		 2900 42
53
56		 YYB220L2-2
37		 4
ZCQ100-65-250 60
100
120		 86
80
74.5		 2900 37
48
49		 YYB250M-2
55		 4

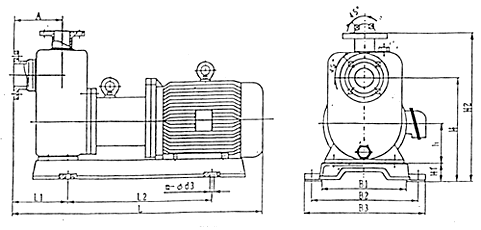

ZCQ型自吸磁力泵安裝尺寸圖




ZCQ型自吸磁力泵安裝尺寸表

型號 A B1 B2 B3 h H H1 H2 L L1 L2 m-Φd
ZCQ20-15-110 90 150 198 225 60 225 54 315 410 90 210 4－－Φ18
ZCQ25-20-115 100 180 250 280 80 240 60 350 550 120 285 4－－Φ12
ZCQ32-25-115 100 180 250 280 80 240 60 350 550 120 285 4－－Φ12
ZCQ32-25-145 105 180 250 280 80 255 60 360 555 130 285 4－－Φ12
ZCQ40-32-132 105 200 270 310 90 265 60 375 610 130 350 4－－Φ14
ZCQ40-32-160 115 260 320 360 112 295 60 420 685 170 305 4－－Φ14
ZCQ50-40-145 115 260 320 360 112 295 60 420 685 170 305 4－－Φ14
ZCQ50-40-160 115 260 320 360 112 295 60 420 685 170 305 4－－Φ14
ZCQ65-50-145 145 280 345 390 132 315 60 440 760 210 360 4－－Φ16
ZCQ65-50-160 150 280 345 390 132 345 60 475 775 185 360 4－－Φ16
ZCQ80-65-125 170 280 345 390 132 446 60 510 80 220 360 4－－Φ16
ZCQ80-65-160 180 350 420 470 160 480 100 650 1000 270 390 4－－Φ18
